以下是施耐德 RXM·A 中间继电器其他型号
共种型号
型号 | 订货号
面价
折扣价
库存
货期
数量
- RXM2AB2BDRXM2AB2BD
- RXM4AB2P7RXM4AB2P7

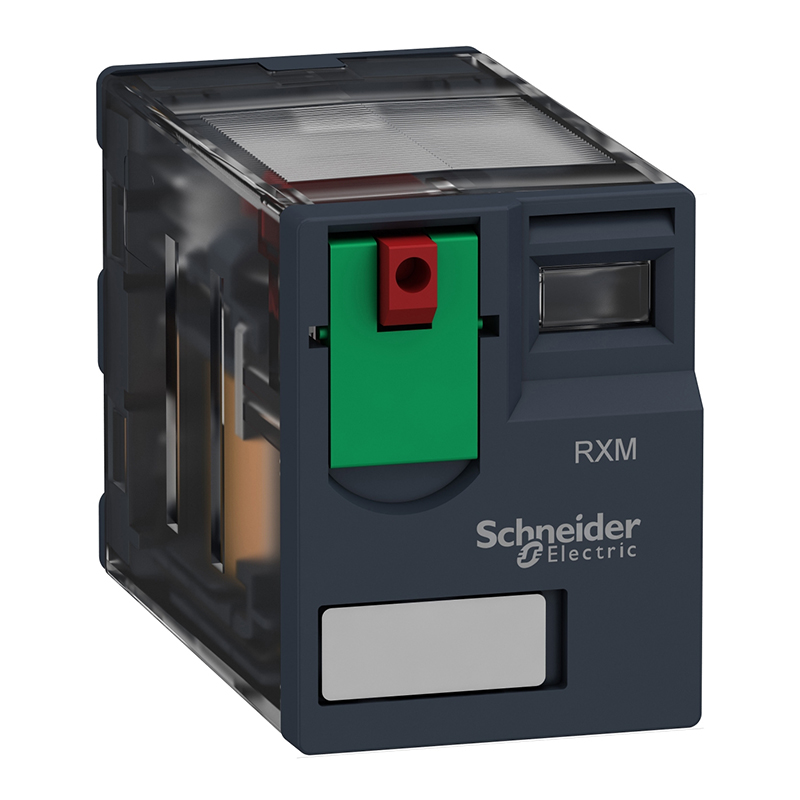

RXM·A-中间继电器 一般特性 符合标准 IEC/EN61810-1,UL508,CSAC22-2no14 产品认证 UL,CSA,CE,RoHS,GOST,Lloyd 环境温度 储存 -40...+85℃ 工作 -40...+55℃ 抗振动 工作中 3g,±1mm(10…150Hz),10cycles 符合IEC/EN60068-2-6 非工作中 5g,±1mm(10…150Hz),10cycles 保护等级 符合IEC/EN60529IP40 IP40 抗冲击 打开 10g(11ms) 符合IEC/EN60068-2-27 闭合 30g(11ms) 保护类别 RTI 安装位置 任意 绝缘特性 额定绝缘电压(Ui) V 250(IEC),300(UL,CSA) 额定耐冲击电压(Uimp) kV 4(1.2/50ms)RXM2/3;2.5(1.2/50ms)RXM4 耐压强度(rms电压) 在线圈和触点之间 交流V 2000 在电极之间 交流V 2000 在触点之间 交流V 1300 触点特性 继电器类型 RXM2ABppp RXM3AB··· RXM4AB··· RXM4GB··· 触点数目与类型 2C/O 3C/O 4C/O 4C/O 触点材料 AgNi AgAu 常规热电流(Ith) 环境 A 12 10 6 3 温度≤55℃ AC-1和DC-1时的额定工作电流 符合IEC N/O A 12 10 6 2 N/O A 6 5 3 1 符合UL 12 10 6 3 最大工作频率(次/小时) 空载 18000 加载 1200 开关电压 最大 V 250VAC/DC 断开容量 最小 mA 10mAon17V 2mAon5V 最大 VA 3000 2500 1500 750 利用系数 20% 机械寿命 (单位：百万次) 10 电气寿命 电阻负载 0.1 线圈特性 平均功耗 交流(60Hz) VA 1.2 直流 W 1.1 压降阈值 交流 ≥0.15Uc 直流 直流≥0.1Uc 工作时间 线圈通电和常开触点接通之间 交流 ms 20 (响应时间) 直流 ms 20 线圈断电和常闭触点接通之间 交流 ms 20 直流 ms 20 控制电路电压Uc V 12 24 48 110 120 125 220 230 240 继电器控制电压代码 JD BD ED FD - GD MD - - DC 在20℃±10%时的平均电阻 Ω 160 650 2600 11000 - 142000 14000 - - 极限工作电压 最小 V 9.6 19.2 38.4 88 - 100 176 - - 最大 V 13.2 26.4 52.8 121 - 138 242 - 继电器控制电压代码 - B7 E7 - F7 - - P7 U7 AC 在20℃±15%时的平均电阻 Ω - 180 770 - 4430 - - 15000 15000 极限工作电压 最小 V - 19.2 38.4 - 96 - - 184 192 最大 V - 26.4 52.8 - 132 - - 253 264
